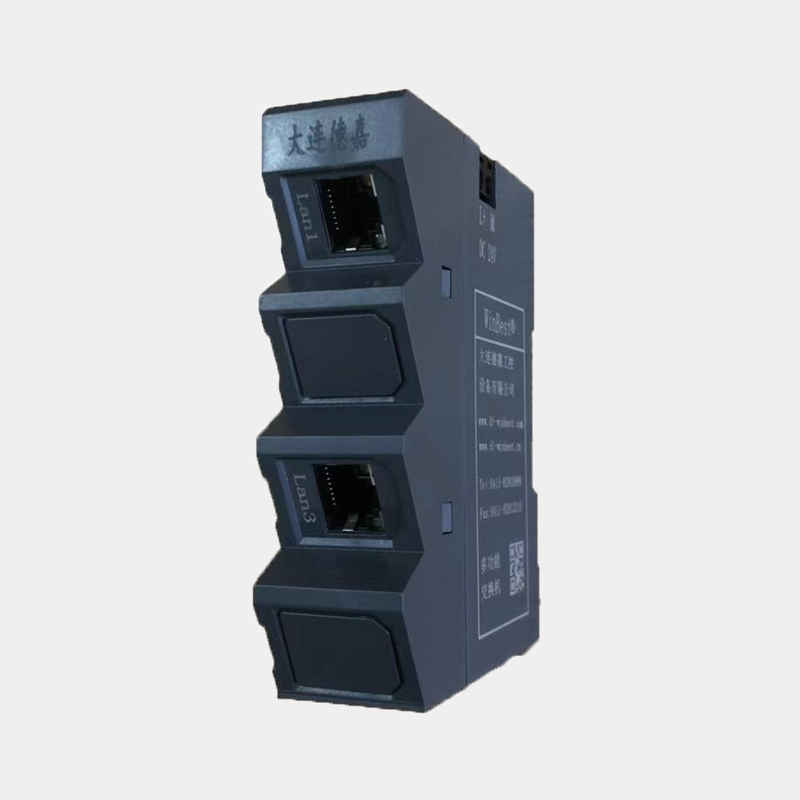

S7-PN/ModbusTCP 產品簡介
本產品用于將西門子S7-300、S7-1200/1500、S7-200 Smart、S7-200 CP243等產品轉換成Modbus TCP協議(服務端)為電腦或其它系統提供Modbus TCP協議。
1、具有網絡隔離功能，可將西門子PLC與ModbusTCP側系統隔離出兩個獨立的網絡。
2、兩個網口（LAN1和LAN3）。LAN1 用于連接西門子PLC；LAN3用于連接電腦或DCS、MIS、霍尼韋爾的FTE、艾默生的OHI等具有Modbus TCP協議的其它系統。
實現功能
● 01功能碼：讀取線圈、05寫單個線圈、15寫多個線圈(0xxxx) 地址 [ 0, 1, 2, ..10 … ] 對應西門子PLC Q區: [Q0.0, Q0.1, Q0.2, .. Q1.2….]
● 02功能碼：讀取輸入狀態(1xxxx)地址 [ 0, 1, 2, ..10… ] 對應西門子PLC I區: [I0.0, I0.1, I0.2, ..I1.2…..]
● 04功能碼：功能取消
● 03功能碼：讀取保持寄存器、06寫單個寄存器、16寫多個寄存器(4xxxx) 地址 [ 0, 1, 2, ..10… ] 對應: DB塊中的 DBW0, DBW2, DBW4, ...DBW20….
或V區的 VW0, VW2, VW4, ... VW20…
詳情點擊進入 《用戶使用手冊》
