工業控制互聯網遠程控制大數據服務器搭建方案

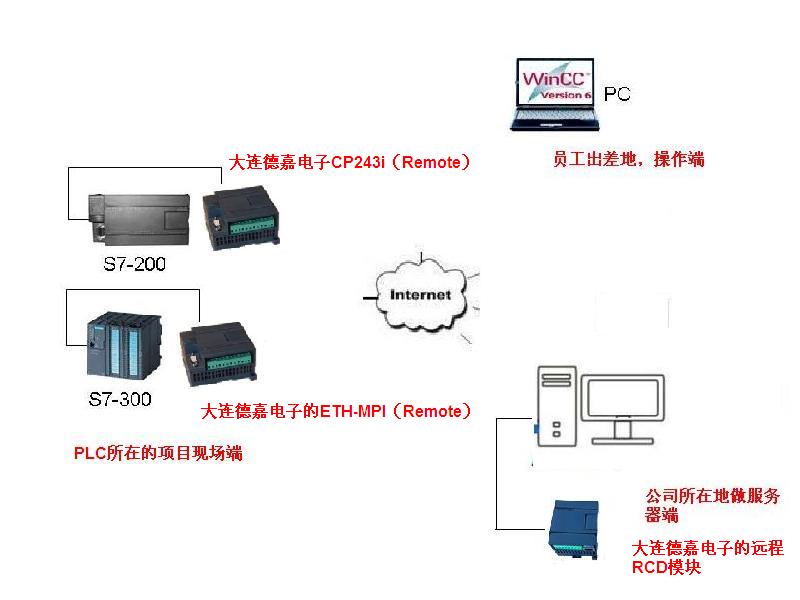

今天我們來介紹一個方案，以方便出差在外的工程師對不在本地的PLC項目現場進行維護和監控的方案，系統構成示意圖如下：
如上圖所示，首先我們要在公司所在地搭建一個服務器端，這樣呢，無論員工出差在任何地方，都可以不分時段的來完成對項目現場的維護作業，方便公司
的管理公司的管理和維護工作，同時可以滿足更多客戶的需求。而且本方案有一個很大的優點，就是服務器端的存在可以方便公司對各地客戶的維護，如項目
現場在北京，公司在大連，而員工卻出差在上海，就可以通過本方案使遠在上海出差的工程師完成對北京項目現成的維護操作。
首先，我們來看項目現場的網絡環境，項目現場只要有網絡即可，如果你用的是S7-200PLC可以選用大連德嘉電子的CP243i（Remote）模塊，如果你用的是
S7-300PLC可以選用大連德嘉電子的ETH-MPI(Remote)模塊，如果你用的是Smart 200 PLC或者是S7-1200PLC，你可以選用大連德嘉電子的遠程適配器
這樣，無論你現場用的是什么型號的PLC，我們都可以提供相關的解決方案。
西門子S7-200系列PLC遠程模塊說明：點擊下載
西門子S7-300系列PLC遠程模塊說明：點擊下載
西門子S7-1200系列或者S7-200smart系列PLC遠程模塊說明：點擊下載

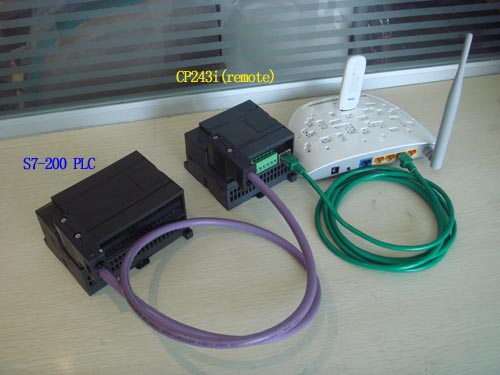

下面我們以S7-200選用大連德嘉電子的CP243i（Remote）模塊為例子做一個示意圖，只需要將CP243i（Remote）一頭接到S7-200PLC上，一端用網線接到
可以上網的路由器上便可。（圖中使用的是一款可以用3G網卡上網的路由器，您也可以用寬帶上網的方式來完成連接）
下面我們?cè)賮?lái)看一下公司作為服務器端的配置，公司這面我們要選用大連德嘉電子的RCD模塊，以便跟現場端的CP243i（Remote）、ETH-MPI(Remote)、

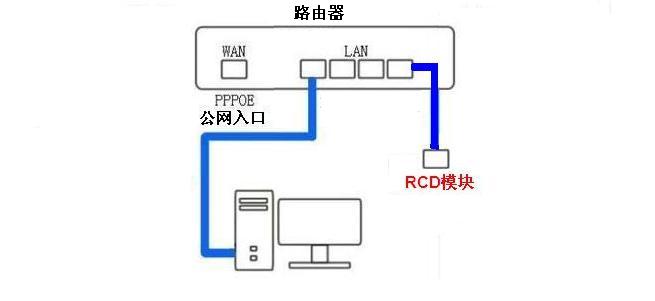

及遠程適配器的配合。 公司端連接示意圖如下，（注意：公司端需要有固定的IP地址或者是花生殼服務，具體的配置方法請參考我們網站上產品的具體使用說明。
這里我們來介紹一下，公司端服務器的配置有兩種方法:
1. 一種是通過直接通過路由器的映射，將我們的RCD模塊的IP地址直接映射到公網上，這樣，出差的工程師就可以直接通過我們?cè)L問固定IP地址的方式來訪問
公司的RCD模塊，并間接的訪問到遠在項目現場的PLC。
2. 另一種方法是將公司的工控機作為服務器，配置好相關的網絡映射，將工控機映射到公網上，這樣，出差的工程師也可以通過訪問公司工控機服務器的方式
來操作遠端的PLC。
3. 出差的工程師只需要在自己的筆記本上的工控軟件中填寫上面步驟中所用到的固定IP地址，就可以對項目現場的PLC進行維護了！
