DP-MODBUS 產品簡介
本產品用于將S7-300 Profibus DP協議轉為Modbus RTU協議，實現S7-300PLC與Modbus協議設備通訊。
1、一端作為DP從站，連接西門子S7-300，另一端可作為Modbus主站，連接modbus從站設備，如儀表、變頻器、電機啟動保護、智能高低壓等。
2、一端作為DP從站，連接西門子S7-300，另一端可作為Modbus從站，連接modbus主站設備，如DCS系統、智能儀表等。
實現功能

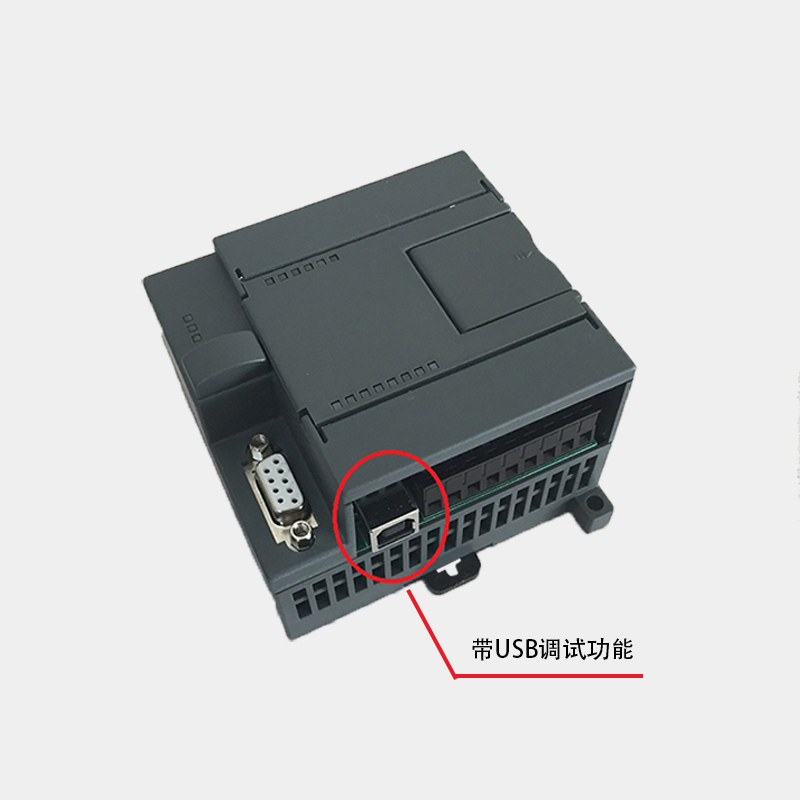

● 調試方便，手段多樣，尤其適用于初次使用者。
● 有7個指示燈，更為清晰準確地判斷問題所在。
● 支持的Profibus DP波特率：9.6K-1.5M (自適應)。
● 支持的 Modbus波特率:2400、4800、9600、14400、19200、38400、57600、115200。
● 校驗位(8位無校驗1停止位、8位偶校驗1停止位、8 位奇校驗1停止位、8位無校驗2停止位)可選。

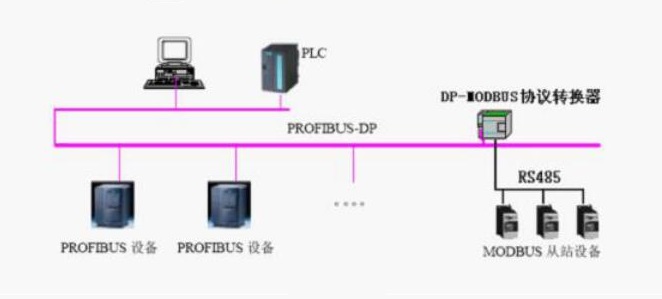

作為Modbus主站，連接方式 如下：

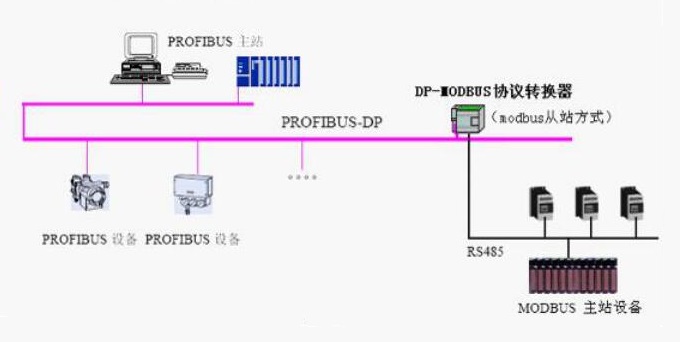

作為Modbus從站，連接方式 如下：
詳情點擊進入 《用戶使用手冊》
